Секция трубы, соединенная с верхней частью бурового долота для размещения и защиты керна во времяколонковый ствол. В этой статье будет представлена ​​классификация колонкового ствола.

Эта статья содержит следующее:

Что такое колонковый ствол?

Однослойный колонковый ствол

Двухтрубный колонковый ствол

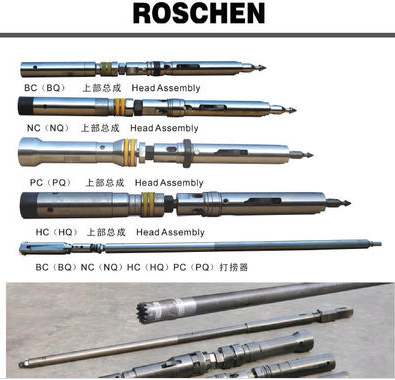

1. Что такое колонковый ствол?

Секция трубы, соединенная с верхней частью бурового долота для размещения и защиты керна во время колонкового ствола. При сверлении он также играет роль направляющего сверла. Обычный колонковый ствол представляет собой бесшовную стальную трубу с резьбовыми концами на обоих концах, а диаметр немного меньше диаметра сверла (на 2–4 мм меньше). Длина одинарного колонкового ствола составляет от 3 до 45 метров. Чтобы предотвратить изгиб ствола скважины, несколько колонковых стволов могут быть соединены с образованием бурового инструмента большого и большого диаметра. При бурении в особых породах (например, в рыхлых и раздробленных породах) часто используются специальные колонковые стволы, например, двухслойные колонковые стволы.

2. однослойный колонковый ствол

Однотрубный сверлильный инструмент имеет простую конструкцию и удобную обработку. Это стержневой инструмент, используемый для сверления твердых частиц и стальных частиц. Поскольку промывочная жидкость в однотрубном буровом инструменте подается в колонковую трубу бурильной трубой. При бурении деталей, которые устремляются непосредственно к верхней части керна, а также при ударе и трении вращения колонкового ствола о керн, керн очень легко изнашивается, поэтому он подходит только для относительно полных и стабильных пластов.

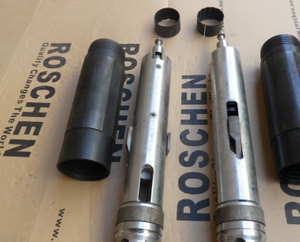

3. двухтрубный колонковый ствол

Буровой инструмент, используемый для извлечения и защиты керна горных пород (шахт) в рыхлых, нарушенных формациях или угольных пластах. Есть два типа двухслойных стержневых цилиндров: двустороннего и одностороннего действия. Колонковый ствол двойного действия - это вращение внутреннего и внешнего колонкового ствола вслед за буровым долотом и буровой штангой. Он используется при формировании рыхлых или разорванных пластов, что несерьезно. Внутренняя и внешняя трубы двухслойного колонкового цилиндра одностороннего действия изолированы от подшипников. Сломанный пласт может хорошо защитить ядро. Для установки керна используется двухслойный колонковый ствол, а для сверления необходимо использовать сверло из сплава или алмазное сверло с толстой стенкой. По мере увеличения площади поверхности кромки бурового долота, соприкасающейся с горной породой, эффективность бурения двухслойным колонковым стволом ниже, чем у обычного колонкового ствола. В пласте шахты и угольном пласте, чтобы обеспечить скорость принятия керна горной породы (шахты), предусмотрено, что для приема керна должна использоваться двухслойная труба. Более сложный двухслойный стержневой ствол, помимо того, что он выполнен в виде одинарного действия, также помещается внутри внутренней трубы полузакрытой трубы с пряжкой из алюминия, стали или пластика, чтобы лучше защищать сердечник. Блокирование ядра основного ствола двойного слоя, а нижний порт, который герметизирует внутреннее ядро ​​ствола достигаются за счет установки сердечника оснастки (зажим, стопорное кольцо, кулачковая пружину и т.д.) в бите.
