Кернопогружатель для колонкового бурения Mazier Mazier 101 мм

Автоматический колонковый ствол Mazier разработан для получения образцов керна в очень мягких почвах.

1. Этот тип колонкового ствола широко используется в некоторых частях Европы и Австралии и, как сообщается, обеспечивает 100% извлечение в мягких породах, таких как пески, илы и мергели.

2. Он доступен с диаметром отверстия 101 мм (керн 74 мм) и может использоваться вместе с колонковыми стволами T2-101 и T6-101, которые больше подходят для твердых пород.

3. Керн диаметром 74 мм, полученный с помощью mazier, совместим с обычно используемым лабораторным трехосным испытательным оборудованием.

Технические данные

Для буровых штанг, не соответствующих резьбовому соединению в головке колонкового ствола, требуется переходник

Преимущества:

1. Ненарушенные образцы керна из мягкого грунта 0,1 МПа

2. Коэффициент нулевой стены

Расшифровка основных деталей узла ствола керна Mazier

Полный колонковый ствол состоит из:

1. Головка основного ствола

2. Наружная труба 1,0 м

3. Внутренняя труба 1,0 м

4. ПВХ Coreliner

5. Подъемник сердечника корзины

6. Резка обуви

7. T.C. Core Bit

Описание работы колонкового ствола Mazier

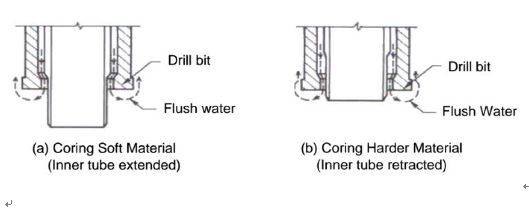

1. Этот колонковый ствол Mazier имеет подпружиненную внутреннюю трубку. При бурении в мягких породах корпус колонкового подъемника выступает на 50 мм перед долотом и действует как режущий башмак. Мягкий сердечник защищен от промывки водой (см. Рисунок а).

2. При бурении керна в более твердых материалах подпружиненная внутренняя труба находится под давлением, и внутренняя труба втягивается, так что теперь кожух кернопогружателя принимает нормальное положение (см. Рисунок b).

3. Внутренняя обшивка из ПВХ используется для удержания сердцевины внутри трубы, а улавливатель «корзины» может использоваться для предотвращения выскальзывания мягких материалов.
