ODEX 90 ~ 280
ROSCHEN
ROS-EXC-(NO.)
описание продукта

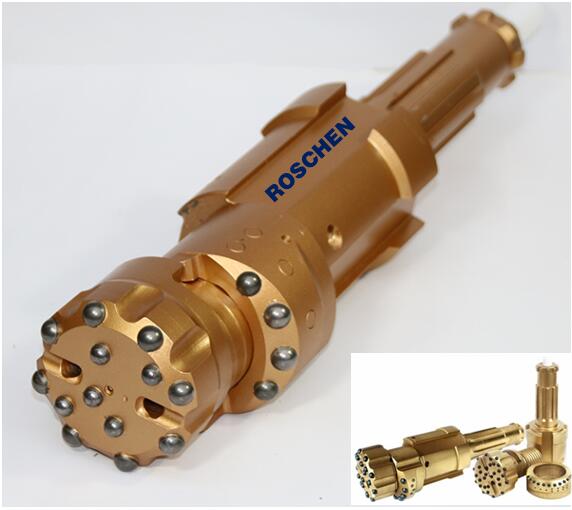

Системы бурения вскрышных пород ODEX
Системы ODEX - наиболее экономичное решение для бурения на обсадных трубах в средних грунтовых условиях. Они очень популярны среди буровых подрядчиков для установки обсадных труб в водяных скважинах, геотермальных скважинах, средних отверстиях для заливки цементного раствора мини-типа в зданиях, проектах плотины и гавани, а также при проведении мелких работ по укладке микро-свай. Благодаря оригинальному расширительному крылу биту можно извлекать и использовать снова. ODEX идеально подходит для коротких скважин в однородных перекрывающих породах благодаря выдающимся преимуществам, таким как простая конструкция, простота эксплуатации, извлекаемые буровые инструменты, длительный срок службы и хорошее качество.
Для скважин небольшого диаметра производитель бурового инструмента ROSCHEN производит эксцентрическую систему бурения для вскрышных пород ODEX, буровые коронки, начиная с ODEX90 и подходящие для наружного диаметра 114 мм. оболочки. Это из двух частей системы содержит держатель хвостовика бит и эксцентриковый пилот-бит, который закреплен в держателе двойной блокировки штифт. Он легко снимается для заточки или замены биты. ROSCHEN Системы бурения для вскрышных пород ODEX широко используются в различных областях, от бурения скважин и мини-пилинга до анкеровки горных пород и исследования площадки.
Диапазон применения
Он подходит для бурения водяных скважин, геотермальных скважин, коротких микрошвайных свай, средних отверстий для заливки раствора мини-типа в зданиях, плотинах и гаванях.
1. Когда начинается бурение, расширитель разворачивается и расширяет пилотное отверстие, достаточно широкое, чтобы обсадная труба могла скользить за узлом бурового долота.
2. Когда необходимая глубина будет достигнута, вращение осторожно реверсируется, после чего развертка поворачивается внутрь, позволяя вытянуть узел буровой коронки через обсадную колонну.
3. Обсадные трубы, которые необходимо оставить в буровой скважине, должны быть загерметизированы на дне скважины с помощью цементного раствора или другого герметика.
4. Бурение продолжается до желаемой глубины в коренных породах с использованием обычного бурения.
ROSCHEN имеет типы ODEX от ODEX90 до ODEX280, изготовленные с хвостовиками большинства распространенных пневмоударников размером от 3 \"до 10 \". Все они состоят из направляющего устройства, башмака обсадной колонны, эксцентрикового расширителя, пилотного долота, направляющей втулки и фиксирующих комплектов.
ODEX Тип | Рекомендуемый размер корпуса | Мин. Толщина стены | Диаметр пилотного долота | Диаметр развертки | Для черенков молотка | ||||||
Максимум. OD | Мин. МНЕ БЫ | ||||||||||
мм | дюйм | мм | дюйм | мм | дюйм | мм | дюйм | мм | дюйм | ||
90 | 115 | 4 1/2 | 102 | 4 | 6 | 15/64 | 90 | 3 35/64 | 123 | 4 27/32 | DHD3.5, Cop34, Миссия 30 |
115 | 142 | 5 19/32 | 125 | 4 59/64 | 7 | 9/32 | 115 | 4 17/32 | 155 | 6 7/64 | DHD340A, SD4, QL40, Mission40 |
115 | 146 | 5 3/4 | 128 | 5 3/64 | 7 | 9/32 | 116 | 4/16 | 152 | 6 | |
140 | 168 | 6 5/8 | 152 | 5 63/64 | 8 | 5/16 | 140 | 5 1/2 | 189 | 7/16 | DHD350R, SD5, QL50, Mission50 |
144 | 178 | 7 | 160 | 6 19/64 | 9 | 23/64 | 144 | 5/16 | 192 | 7/16 | |
165 | 196 | 7 23/32 | 183 | 7 13/64 | 6 | 15/64 | 166 | 6 17/32 | 211 | 8 19/64 | DHD360, SD6, QL60, Mission60 |
180 | 219 | 8 5/8 | 194 | 7 5/8 | 6 | 15/64 | 179 | 7 3/64 | 232 | 9 1/8 | |
190 | 219 | 8 5/8 | 205 | 8 1/16 | 7 | 9/32 | 191 | 7 1/2 | 236 | 9 19/64 | |
190 | 219 | 8 5/8 | 205 | 8 1/16 | 7 | 9/32 | 191 | 7 1/2 | 236 | 9 19/64 | DHD380, QL80, SD8, Миссия 80 |
230 | 273 | 10 3/4 | 250 | 9 27/32 | 11.5 | 29/64 | 229 | 9 1/64 | 286 | 11 1/4 | |
240 | 273 | 10 3/4 | 250 | 9 27/32 | 11.5 | 29/64 | 241 | 9 31/64 | 308 | 12 1/8 | |
280 | 324 | 12 3/4 | 305 | 12 | 9.5 | 3/8 | 280 | 11 1/64 | 378 |
