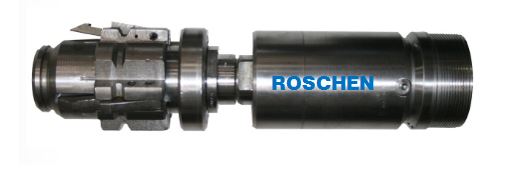

Ствол керна большого диаметра на ОГТ в геотехнике

Преимущества сердечника каната большого диаметра:

Качественный сердечник большого диаметра

Возможность получения хорошего восстановления в широком диапазоне геологических формаций.

Отличная гидравлика

Очень универсальная система

Технические данные

Есть несколько различных методов использования этого колонкового ствола:

Способ 1: Для удаления керна от средних до твердых пород. Установка бит составляет 146 мм OD x 102 мм ID. В зависимости от геологии могут использоваться алмазные или алмазные коронки.

Способ 2: Для отбора керна в мягких породах. В основном используются биты TC, которые состоят из двух частей - пилота и расширителя. Внешний диаметр развертки составляет 150 мм, а внутренний диаметр пилота - 102 мм.

Способ 3: Для удаления керна в очень мягких или рыхлых породах. Биты такие же, как и в методе 2, но специальный удлиненный корпус подъемника керна проходит на 25 мм перед битой.

Метод 4:Для отбора керна в очень мягких или рыхлых породах. Корпус колонкового подъемника выдвигается на 60 мм перед долотом. Внутренняя труба подпружинена, так что корпус колонкового подъемника втягивается за долотом, когда встречаются более твердые породы. Установка бит составляет 146 мм OD x 109 мм ID.

Метод 5: Отбор проб мягких или очень мягких образований трубкой Шелби. Это приспособление, которое заменяет внутреннюю трубку и имеет на нижнем конце трубку Шелби, которая отбирает пробы перед долотом. Бит аналогичен методу 1

Метод 6: Узел для бурения полного отверстия, это приспособление, которое заменяет внутреннюю трубу в целях устранения керна. Корончатая коронка аналогична методу 1, а диаметр коронковой коронки составляет 101,6 мм. Для пилотного отбора керна перед стволом ОГТ можно установить колонковый ствол меньшего диаметра (T6-101 или меньше) вместо долота без керна.

Функции ствола сердечника каната большого диаметра:

Узел внутренней трубы защелкивается внутри внешнего колонкового ствола и поднимается на поверхность с помощью устройства перехвата, подключенного к тросу. Метод извлечения с помощью кабеля значительно увеличивает производительность по сравнению с обычным методом отбора керна, но также оставляет ствол полностью обсаженным, обеспечивая стабильность ствола скважины в условиях чувствительной геологии.

Приложения:

GBSБольшой диаметр Ствол с сердечником для канатаособенно эффективен, когда требуются керны высокого качества в глине, песке или рыхлых, слабых породах. Стандартный сердечник диаметром 102 мм полностью удерживается в прозрачной футеровке сердечника из ПВХ и легко извлекается одним куском после каждого прогона сердечника. Эта универсальная система колонкового бурения широко используется в инженерно-геологических работах для получения керна большого диаметра в широком диапазоне геологических формаций.
