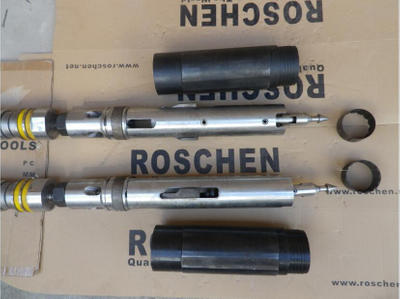

Расширенныйколонковый стволСистема отбора керна (XCB) используется в седиментологических, климатических и палеоокеанографических исследованиях. Удлиненный колонковый ствол обычно используется, когда пласт становится слишком твердым для сердечника поршня или когда его твердость недостаточна для использования вращающегося колонкового ствола (RCB) для эффективной добычи.

Эта статья содержит следующие аспекты:

• Операции с удлиненным колонковым стволом

• Особенности дизайна

• Вывод

1.Операции удлиненного колонкового ствола

Разработка удлиненного колонкового ствола направлена ​​на извлечение осадка, который слишком твердый для сердечника поршня и неповрежденных кернов в этих зонах отложений. Удлиненная часть пружинной нагрузки проходит через колонковое долото, так что удлиненный колонковый ствол выступает на 7 дюймов ниже долота для захвата мягких отложений до того, как его нарушит струя воды. Более твердые отложения заставят бурильную трубу втягивать сверло для защиты долота. Кроме того, увеличение нагрузки пружины может снизить неблагоприятную ударную нагрузку из-за раскачивания долота. Таким образом, даже в самых твердых отложениях и базальтах удлиненный керн по-прежнему превосходит вращающийся керн. Однако после того, как усовершенствованный пробоотборник поршневого типа (APC) достигнет своего предела, он может использовать ту же самую буровую коронку и долото для продолжения бурения в той же скважине, прежде чем спуск бурильной колонны должен быть заменен, чтобы соответствовать текущему расширенному интервалу колонкового ствола. длина составляет 13,4 м (44,1 фута) от нижней части обрезанного башмака до верхней части фиксирующего блока, набор дисковых пружин устарел, оставленный только в качестве запасной. Непроверенная пружина сжатия вызовет неожиданные проблемы. B. Основные узлы. Основные компоненты, расположенные сверху вниз, включают защелку, секцию диапазона действия шестигранных шлицев, пружинный вал со спиральной пружиной сжатия, быстросъемный, выпускной конфуций, колонковый цилиндр с невращающейся втулкой сердечника трансформации и режущие башмаки.

2. Особенности конструкции

1. защелка

Защелка была разработана специально для использования с удлиненным колонковым стволом, но может использоваться с любым другим инструментом, для которого требуется пресс или приводной механизм. Диаметр корпуса люка 3/4 дюйма. Две Лаки заперты на 5 дюймов в диаметре. Когда удлиненный колонковый ствол входил в трубопровод, фиксаторы нажимали на пружину (скорость = 100 фунтов / дюйм) до тех пор, пока они не упали в область вытяжной шейки. Собака все еще испытывает разочарование в стволе скважины 41/8 дюйма, когда инструмент движется по трубе. Люк расширяется до внутреннего диаметра 51/2 дюйма в КНБК; при приземлении удлиненного колонкового ствола защелка находилась в сечении. Пружина заставляет собаку фиксироваться на высокой точке шеи. Если к инструменту приложена направленная вверх сила, двигайтесь. Когда инструмент необходимо выпустить для поиска. Овершот опускается линией, чтобы зафиксировать шею головы. Тяга за проволоку удаляет тяговую шейку из-под фиксатора, и собака входит в инструмент разблокировки из-под рукава тряпки.

2. Секция определения объема с шестигранным шлицем

Шестигранный вал приводной пары с внешней резьбой подобен контуру головки с внутренней шестигранной резьбой и может обеспечивать до 8 дюймов осевого смещения при непрерывной передаче крутящего момента.

3. Весна

Спиральная пружина сжатия длиной 34 дюйма с жесткостью пружины 250 фунтов / дюйм, первоначально удерживающая удлиненный основной цилиндр полностью растянутым. Сила сжатия 2000 фунтов сожмет инструмент на 8 дюймов, при этом выпуклые головки приводного плеча на вогнутом внутреннем шестиграннике.

4. механизм быстрого выпуска

В настоящее время как удлиненный колонковый ствол, так и APC используют устройства быстрого отсоединения, которые сокращают время между непрерывными колонками, обеспечивая быстрый инструмент для соединения и отсоединения колонковой трубы от верхней части инструмента. Выпуклая и вогнутая части входят в зацепление и поворачиваются на 90 ° для фиксации вместе.

5. Вентиляционный переводник

Выпускной клапан Vent Sub оснащен односторонним обратным клапаном, который, когда керн входит, позволяет жидкости стекать из основного цилиндра в кольцевое пространство цилиндра, но предотвращает поток в обратном направлении, чтобы защитить сердечник от вымывания во время поисковый процесс.

6. Отсутствие вращения футеровки сердечника.

Керн длиной до 9,8 м (32,1 фута) может быть извлечен в стандартной футеровке керна из бутирата. Нижний конец вентиляционного переводника обеспечивает внутреннее кольцо для подшипникового устройства, известного как подвеска вкладыша, которое является верхней опорой вкладыша сердечника. Внешний диаметр уменьшается с 3 дюймов до 27/8 дюймов при размахе 6 дюймов, а нижняя часть установлена ​​на втулке с низким коэффициентом трения. Гильза с внешним диаметром 2,817 дюйма не является жесткой и может свободно сгибаться, пока не коснется внутренней стенки ствола в любом месте. Это дополнительное индуктивное сопротивление считается незначительной проблемой по сравнению со сложностью, вызванной использованием нестандартных футеровок.

7. Резка обуви

XCB использует интегрированные ботинки для обрезки сердечника. башмаки расположены перед основной коронкой, что снижает «размытие» сердечника (т.е. повреждение сердечника, вызванное брызгами воды из сопла основного долота). Преимущества: Повышение извлечения керна и уменьшение натяжения керна в пластах мягкой и средней твердости.

3. Заключение

Мы полагаем, что благодаря вышесказанному вы уже должны знать устройство и работу расширенного ядра. Если у вас возникнут вопросы, свяжитесь с нами.
